ESP8266使用I2C连接OLDE屏幕

warning: 这篇文章距离上次修改已过302天,其中的内容可能已经有所变动。

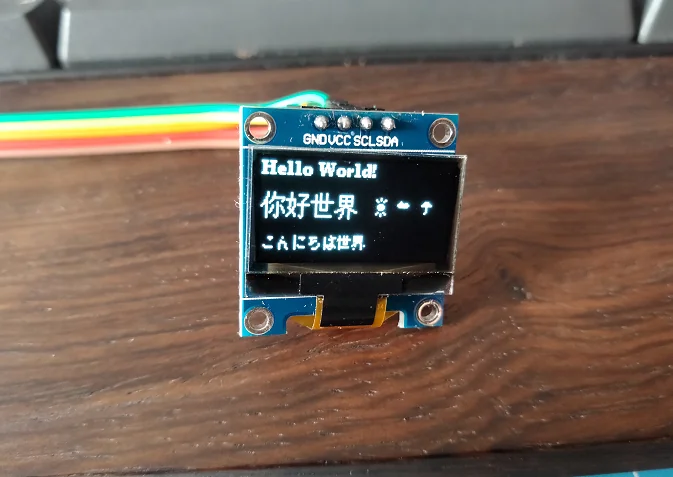

首先,上效果图



你可能需要的前期准备


连线&安装OLED驱动库

1. 安装OLED驱动库

这次我们选择U8G2库,来驱动OLED屏幕。

项目地址 | wiki | 如何安装支持库

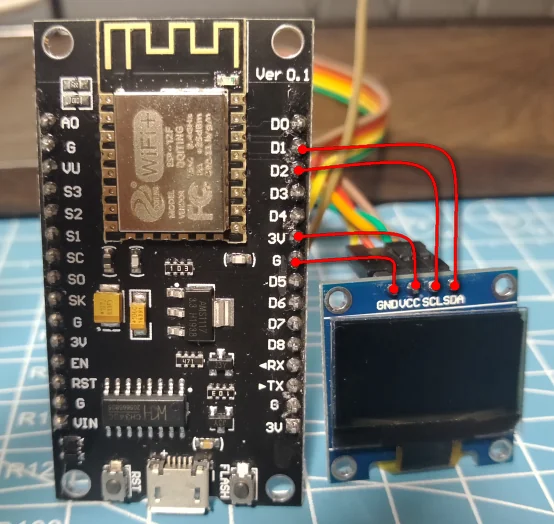

2. 连线

  • D1 --- SDA(数据)
  • D2 --- SCL(时钟)
  • 3V --- VCC
  • G --- GND



代码

#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>
#include <Wire.h>


#define SDA 05 //ESP8266 D1 PIN 05
#define SCL 04 //ESP8266 D2 PIN 04

//SSD1306,128x64,全屏缓冲模式,模拟I2C,I2C,u8g2(旋转0度,时钟,数据,重置)
U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);


void setup(void) {
  u8g2.begin();
  u8g2.enableUTF8Print();// 为 Arduino print() 函数启用UTF8支持
}

void loop(void) {
  u8g2.clearBuffer();//清除当前Buffer内的像素
  u8g2.setFont(u8g2_font_ncenB08_tr);// 英文字库
  u8g2.setCursor(0, 10);
  u8g2.print("Hello World!");// 英文 "Hello World"
  u8g2.setFont(u8g2_font_unifont_t_chinese2);// 中文支持 chinese2: Lerning Level 1-6
  u8g2.setCursor(0, 35);
  u8g2.print("你好世界!");// 中文 "Hello World"
  u8g2.setFont(u8g2_font_b10_t_japanese2);// 日文支持 japanese1: Lerning Level 1-6
  u8g2.setCursor(0, 55);
  u8g2.print("こんにちは世界!");// 日语 "Hello World"
  u8g2.setFont(u8g2_font_unifont_t_symbols);
  u8g2.drawUTF8(75, 35, "☀ ☁ ☂");
  u8g2.sendBuffer();//发送Buffer内容到屏上
  delay(1000);
}
