ESP-01/01s 连接&烧录固件

恩，这是填坑的。


关于EPS01和ESP01s有啥区别，我也不是很清楚，因为我手头上只有ESP-01s。

从网上查的资料发现主要有三点区别：

• 外部外观

  • 01比01s在天线附近多一个LED灯；
  • 01s后面有引脚说明，01没有；

• 内部电路

  • 01s的内部电路与01相比做了一定的优化；

我估计，现在网上能买到到基本上都是ESP-01s了，基本上不用太头疼这个事了。

OK，下面开始干货吧

PS:本文中使用的工具固件点击 此处 下载

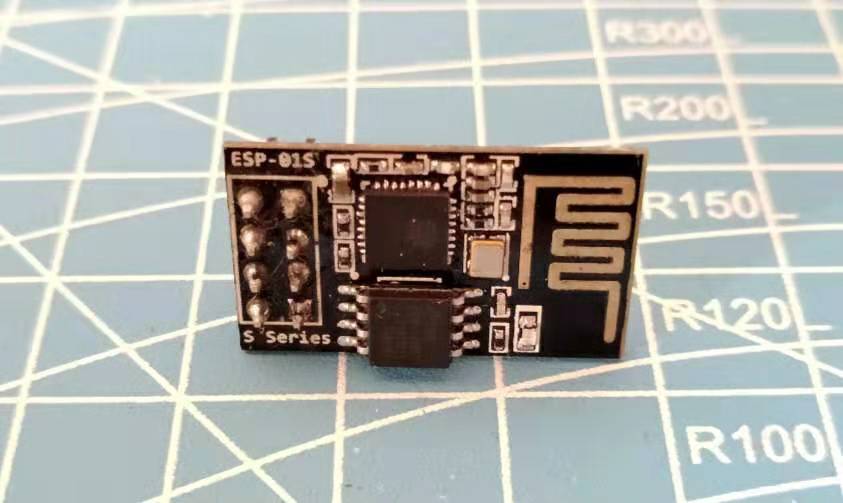

ESP-01s引脚说明&连接串口

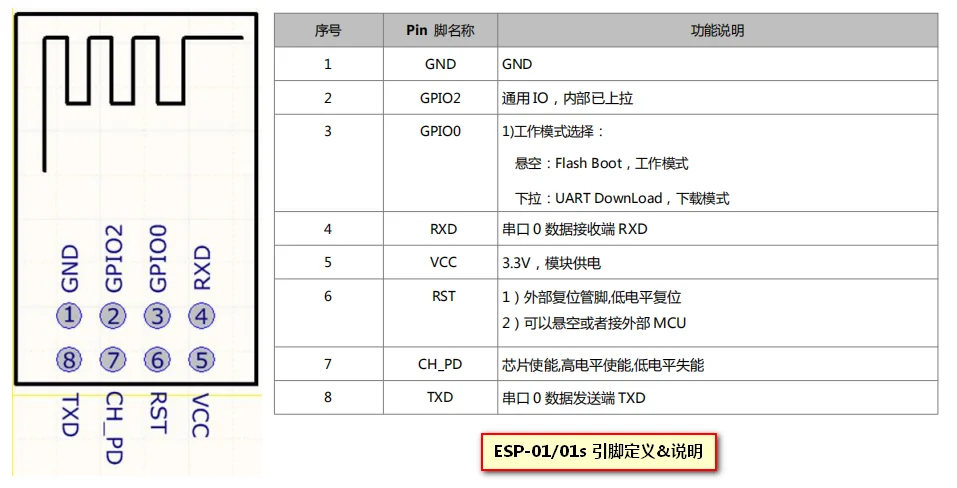

ESP-01S 引脚说明

摘自官方说明文档


• 序号 Pin脚名称 功能说明
• 1 GND GND
• 2 GPIO2 通用 IO，内部已上拉
• 3 GPIO0 工作模式选择：悬空：Flash Boot，工作模式； 下拉：UART DownLoad，下载模式；
• 4 RXD 串口 0 数据接收端 RXD
• 5 VCC 3.3V，模块供电
• 6 RST 1）外部复位管脚,低电平复位 2）可以悬空或者接外部 MCU
• 7 CH_PD 芯片使能,高电平使能,低电平失能
• 8 TXD 串口 0 数据发送端 TXD

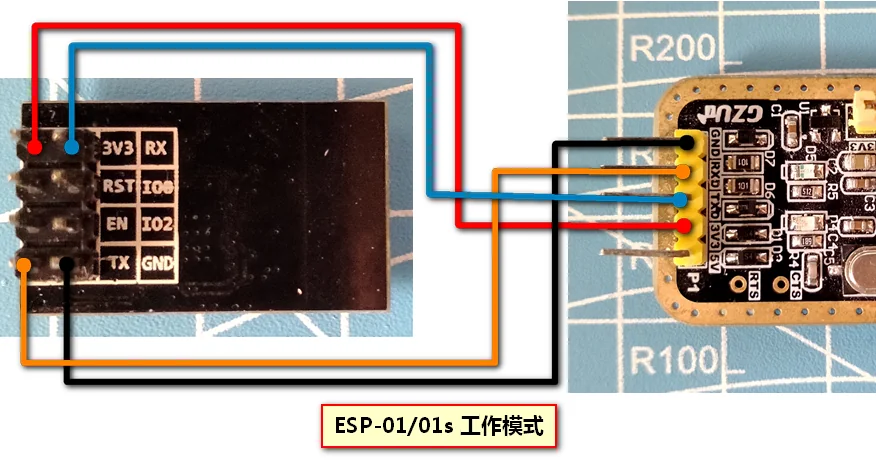

ESP-01S 工作模式接线


• 3V3 —— 3V3
• GND —— GND
• RX —— TXD
• TX —— RXD
• IO0 —— 悬空

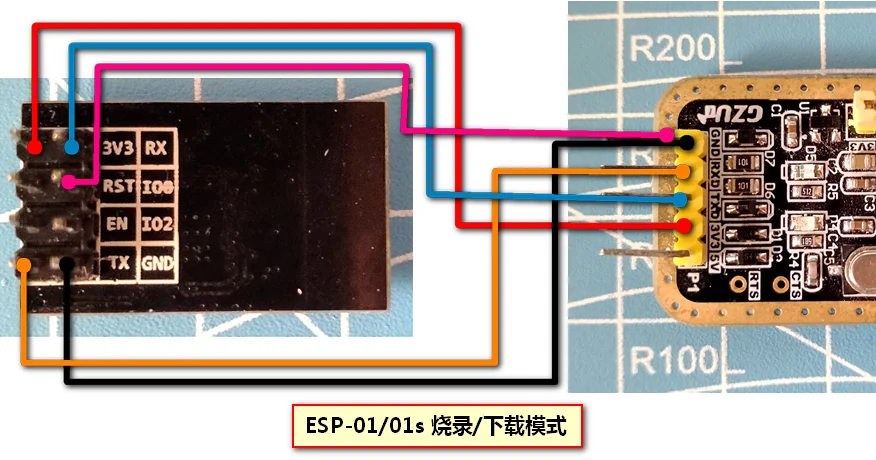

ESP-01S 烧录/下载模式接线


• 3V3 —— 3V3
• GND —— GND
• RX —— TXD
• TX —— RXD
• IO0 —— GND

Aeduino IDE 编译&烧录

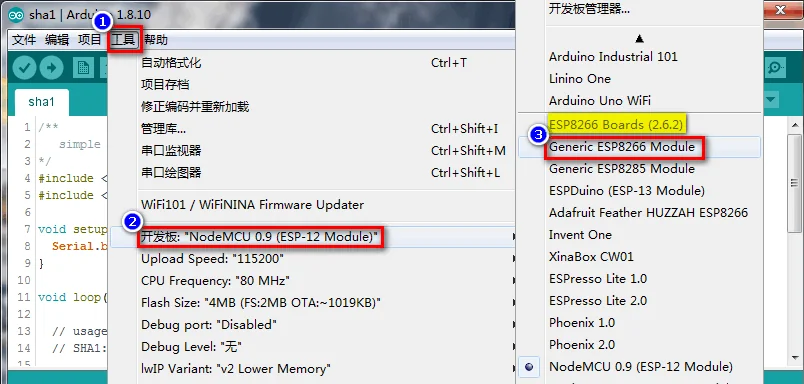

1. 点击工具>开发板选择>选择Generic ESP8266 Module


2. 连接ESP-01/01s到下载模式

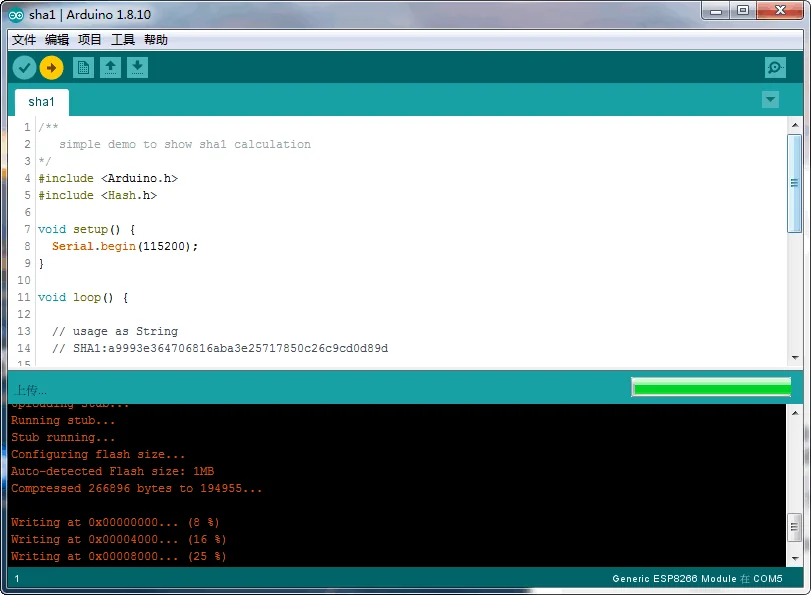

3. 编译&上传/烧录到ESP-01/01s

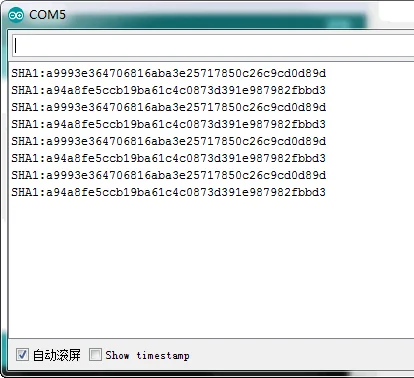

4. 连接到工作模式&测试


5.OK

AT固件烧录&测试

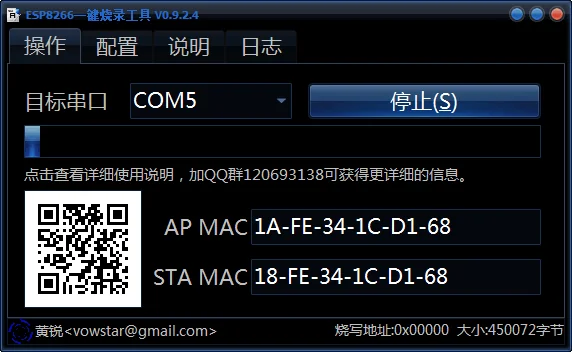

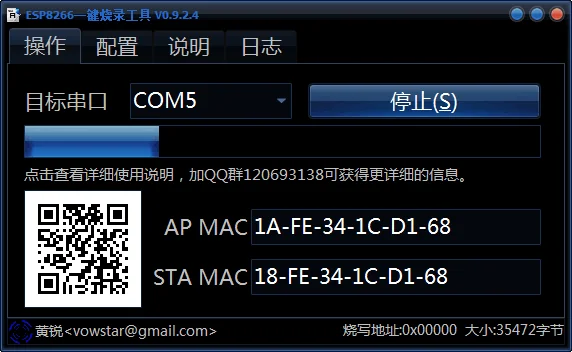

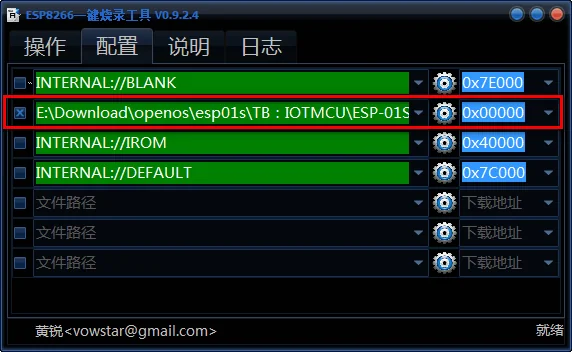

1. 烧录AT固件



2 .测试

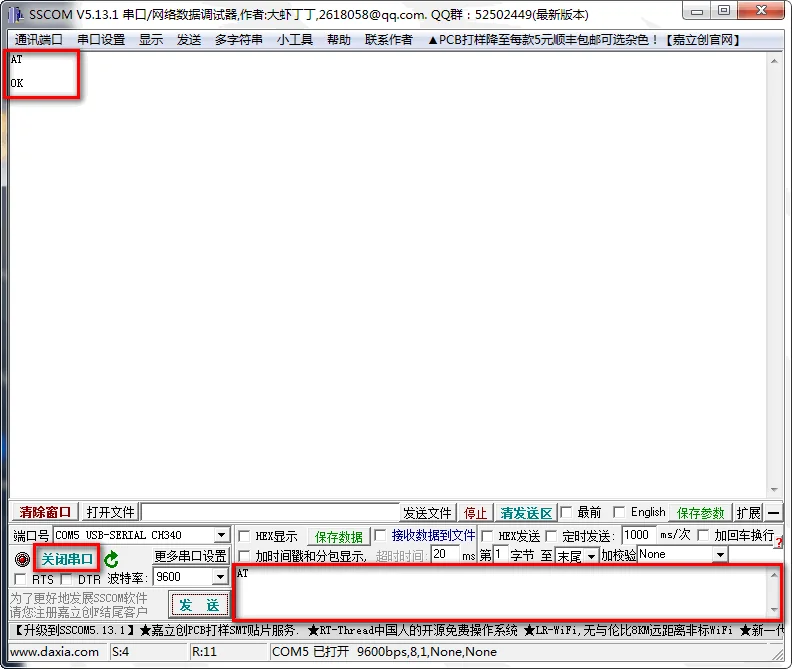

连接到工作模式，使用串口调试工具发送 AT 指令测试，返回OK，成功


lua固件烧录&测试

1. 烧录lua固件

首先连接到下载模式，然后设置ESP8266Flasher工具参数

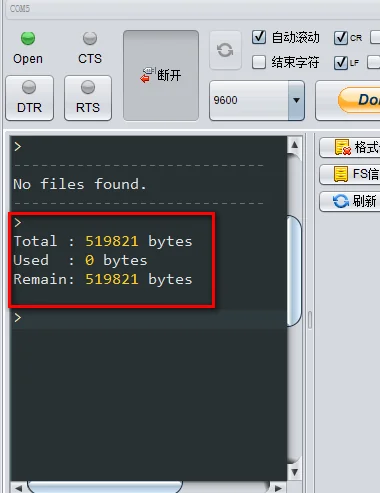

2. 连接&测试

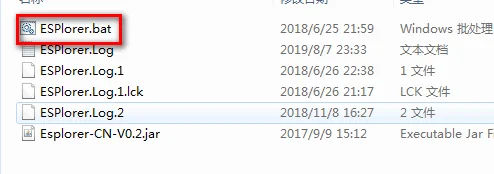

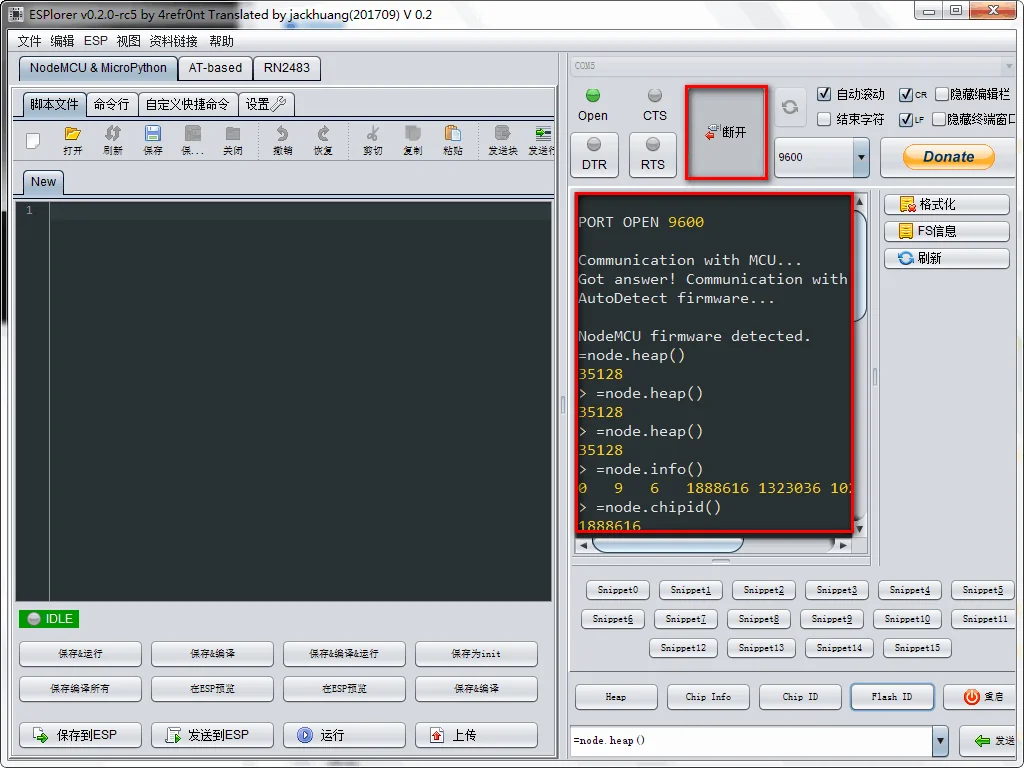

打开ESPlorer_2.0_cn



使用官方烧录工具烧录固件

下载地址：https://www.espressif.com/zh-hans/support/download/other-tools

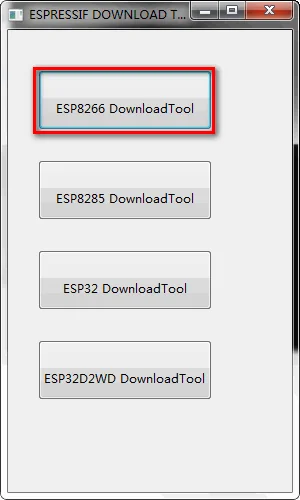

1. 启动工具并选择ESP8266下载模式

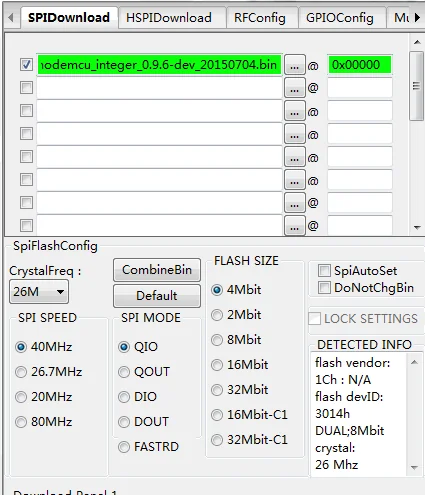

2. 设置参数


3. 连接到下载模式，然后点击工具上START按钮

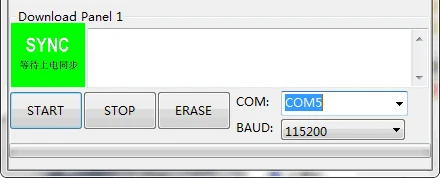

4. 显示等待上电同步的时候，把RST 快速拉到低电平然后断开

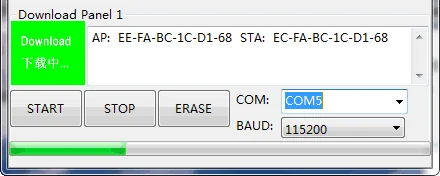

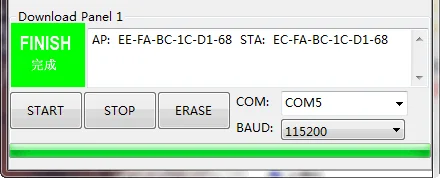

5. 等待烧写完成


6. 连接到工作模式，测试


7. OK

烧录其他固件

请参考上面的烧录lua固件和使用官方烧录工具烧录固件章节。
